أدوات دقيقة |هل اخترت المباراة الخطأ؟

في الوقت الحاضر ، يمكن تقسيم المعالجة الميكانيكية إلى فئتين وفقا لدفعة الإنتاج: واحدة من قطعة واحدة ، وأصناف متعددة ، ودفعات صغيرة (يشار إليها باسم إنتاج الدفعات الصغيرة) ؛ والآخر هو أصناف صغيرة ودفعات كبيرة (يشار إليها باسم الإنتاج الضخم). من بينها ، يمثل الأول حوالي 70-80٪ من إجمالي قيمة الإنتاج للآلات ، وهو الجسم الرئيسي للتصنيع.
بالنسبة لنفس أداة الماكينة ، لماذا تختلف كفاءة الإنتاج عدة مرات؟ الاستنتاج هو أن التركيبات المختارة لأدوات ماكينات CNC ليست مناسبة ، مما يقلل بشكل كبير من كفاءة إنتاج أدوات ماكينات CNC. اليوم ، سوف نقدم بالتفصيل الاختيار المعقول والتطبيق لتركيبات أدوات آلة CNC.
كيفية تحسين معدل استخدام أدوات ماكينات CNC؟ من خلال التحليل الفني ، فإن استخدام التركيبات له علاقة كبيرة.
دورة إنتاج الدفعات الصغيرة = وقت الإنتاج (التحضير / الانتظار) + وقت معالجة قطعة العمل نظرا لأن "وقت معالجة قطعة العمل" لإنتاج دفعة صغيرة قصير جدا ، فإن طول "وقت الإنتاج (التحضير / الانتظار)" له تأثير حاسم على دورة المعالجة. إذا كنت ترغب في تحسين كفاءة الإنتاج ، فيجب عليك إيجاد طرق لتقصير وقت الإنتاج (التحضير / الانتظار).
يوصي ما يلي بثلاثة أنواع من تركيبات أدوات آلة CNC التي يمكن إعطاؤها الأولوية لإنتاج دفعات صغيرة:

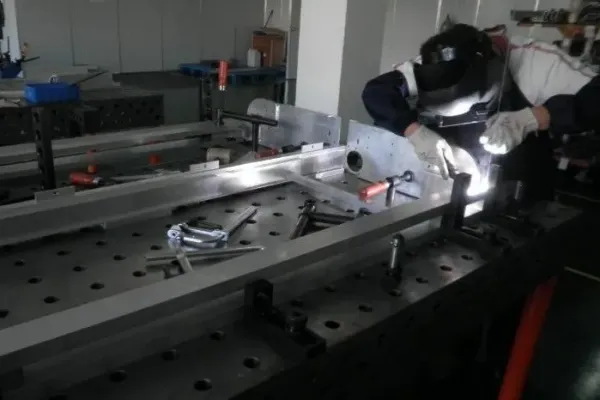

تركيبات الجمع
تسمى التركيبات المعيارية أيضا "تركيبات لبنات البناء". وهو يتألف من سلسلة من التصميم القياسي ، والوظائف المختلفة ، والمواصفات والأحجام المختلفة لمكونات تركيبات أداة الماكينة. يمكن للعملاء تجميع أنواع مختلفة من التركيبات بسرعة وفقا لمتطلبات المعالجة ، تماما مثل "اللبنات الأساسية". أنواع تركيبات الأدوات الآلية. نظرا لأن التركيبات المعيارية توفر الوقت لتصميم وتصنيع التركيبات الخاصة ، وتقصر بشكل كبير من وقت إعداد الإنتاج ، فإنها تقصر بشكل فعال دورة إنتاج الدفعات الصغيرة ، أي تحسن كفاءة الإنتاج. بالإضافة إلى ذلك ، تتميز التركيبات المعيارية أيضا بمزايا دقة تحديد المواقع العالية ، ومرونة التثبيت الكبيرة ، والاستخدام المتكرر ، وتوفير الطاقة وتوفير المواد في التصنيع ، وتكلفة الاستخدام المنخفضة. لذلك ، يمكن إعطاء الأولوية لمعالجة الدفعات الصغيرة ، خاصة عندما يكون شكل المنتج أكثر تعقيدا ، لاستخدام التركيبات المعيارية.

كماشة الأنف المسطح الدقة
كماشة الأنف المسطحة المدمجة بدقة هي في الواقع "الأجزاء المدمجة" في المشبك المدمج. بالمقارنة مع مكونات المشبك المدمجة الأخرى ، فهي تتمتع بتعدد استخدامات أقوى ، وتوحيد أعلى ، واستخدام أسهل ، وتثبيت أكثر موثوقية. لذلك ، تم الحصول عليه في جميع أنحاء العالم مجموعة واسعة من التطبيقات. تتميز كماشة الأنف المسطح ذات التركيبة الدقيقة بمزايا التثبيت السريع (التفكيك) ، والتثبيت السريع ، وما إلى ذلك ، بحيث يمكنها تقصير وقت إعداد الإنتاج وتحسين كفاءة إنتاج الدفعات الصغيرة. في الوقت الحاضر ، يكون نطاق التثبيت للكماشة ذات الأنف المسطح المدمجة بدقة التي يشيع استخدامها في العالم بشكل عام في حدود 1000 مم ، وتكون قوة التثبيت بشكل عام في حدود 5000 كجم.
وتجدر الإشارة إلى أن كماشة الأنف المسطح ذات التركيبة الدقيقة المذكورة هنا ليست ملزمات قديمة الطراز للآلة بالإضافة إلى الملزمات. تتميز الملزمات الماكينية القديمة بوظيفة واحدة ، ودقة تصنيع منخفضة ، ولا يمكن استخدامها في مجموعات ، ولها عمر خدمة قصير. إنها ليست مناسبة للاستخدام في أدوات ماكينات CNC ومراكز التصنيع. يستخدم على. كماشة الأنف المسطح ذات التركيبة الدقيقة المذكورة هنا عبارة عن سلسلة من كماشة الأنف المسطح من النوع الجديد التي نشأت من البلدان الصناعية مثل أوروبا والولايات المتحدة ، وهي مصممة خصيصا لخصائص أدوات ماكينات CNC ومراكز التصنيع. تتمتع هذه المنتجات بمرونة كبيرة في التثبيت ، ودقة عالية في تحديد المواقع ، وتثبيت سريع. ، يمكن استخدامه في مجموعات ، وهو مناسب بشكل خاص لأدوات ماكينات CNC ومراكز التصنيع.

تركيبات المغناطيس الدائم الكهربائية
تركيبات المغناطيس الكهربائي الدائم هي نوع جديد من التركيبات المصممة باستخدام مواد مغناطيسية دائمة جديدة مثل بورون حديد النيوديميوم كمصدر مغناطيسي وباستخدام مبادئ الدوائر المغناطيسية الحديثة. يظهر عدد كبير من ممارسات المعالجة أن تركيبات المغناطيس الدائم الكهربائي يمكن أن تحسن بشكل كبير من كفاءة المعالجة الشاملة لأدوات ماكينات CNC ومراكز التصنيع.
تستغرق عملية التثبيت والفك لتركيبات المغناطيس الكهربائي الدائم حوالي 1 ثانية فقط ، لذلك يتم تقصير وقت التثبيت بشكل كبير ؛ تشغل عناصر تحديد المواقع والتثبيت لتركيبات أداة الماكينة التقليدية مساحة كبيرة ، في حين أن تركيبات المغناطيس الكهربائي الدائم لا تشغل مساحة. لذلك ، بالمقارنة مع تركيبات أدوات الماكينة التقليدية ، فإن تركيبات المغناطيس الكهربائي الدائم لها نطاق تثبيت أكبر ، مما يفضي إلى الاستفادة الكاملة من منضدة العمل ومعالجة أداة آلة CNC ، ويساعد على تحسين كفاءة المعالجة الشاملة لأداة آلة CNC. تبلغ قوة الشفط لتركيبات المغناطيس الدائم بشكل عام 15 ~ 18 كجم / سم 2 ، لذلك من الضروري التأكد من أن الشفط (قوة التثبيت) كافية لمقاومة قوة القطع. بشكل عام ، يجب ألا تقل مساحة الشفط عن 30 سم 2 ، أي يجب ألا تقل قوة التثبيت عن 450 كجم في فرنك.

أداة آلة CNC مناسبة للمعالجة الجماعية
دورة معالجة الدفعات الكبيرة = وقت انتظار المعالجة + وقت معالجة قطعة العمل + وقت تحضير الإنتاج "وقت انتظار المعالجة" يتضمن بشكل أساسي وقت لقط قطعة العمل وتغيير الأداة. يمكن أن يصل "وقت تثبيت قطعة العمل" لتركيبات أدوات الماكينة اليدوية التقليدية إلى 10-30٪ من دورة المعالجة الضخمة ، لذلك أصبح "لقط الشغل" عاملا رئيسيا يؤثر على كفاءة الإنتاج ، وهو أيضا كائن رئيسي لتركيبات أدوات الماكينة "التنصت المحتمل".
لذلك ، يجب استخدام التركيبات الخاصة ذات تحديد المواقع السريع والتثبيت السريع (الإفراج) للمعالجة الجماعية. يمكن إعطاء الأولوية للأنواع الثلاثة التالية من تركيبات أدوات الماكينة:

تركيبات هيدروليكية / هوائية
التركيبات الهيدروليكية / الهوائية عبارة عن تركيبات خاصة تستخدم ضغط الزيت أو ضغط الهواء كمصدر للطاقة لتحقيق تحديد المواقع والدعم والضغط لقطعة العمل من خلال المكونات الهيدروليكية أو الهوائية. يمكن للتركيبات الهيدروليكية / الهوائية تحديد الموضع المتبادل لقطعة العمل وأداة الماكينة والأداة. دقة موضع قطعة العمل مضمونة من خلال التركيبات ، ودقة المعالجة عالية ؛ عملية تحديد المواقع والتثبيت سريعة ، مما يوفر بشكل كبير لقط وتحرير قطعة العمل. الوقت; في الوقت نفسه ، تتميز بمزايا الهيكل المدمج ، والتثبيت متعدد المحطات ، والقطع الثقيل عالي السرعة ، والتحكم الآلي.

المزايا المذكورة أعلاه للتركيبات الهيدروليكية / الهوائية تجعلها مناسبة بشكل خاص للاستخدام في أدوات ماكينات CNC ومراكز المعالجة وخطوط الإنتاج المرنة ، خاصة للمعالجة الجماعية.

تركيبات المغناطيس الدائم الكهربائية
تتميز تركيبات المغناطيس الكهربائي الدائم بمزايا التثبيت السريع ، وسهولة تحقيق التثبيت متعدد المحطات ، والمعالجة متعددة الوجوه في لقط واحد ، والتثبيت المستقر والموثوق به ، وتوفير الطاقة وحماية البيئة ، والتحكم الآلي. بالمقارنة مع تركيبات أدوات الماكينة التقليدية ، يمكن لتركيبات المغناطيس الكهربائي الدائم أن تقصر بشكل كبير من وقت التثبيت ، وتقلل من عدد مرات التثبيت ، وتحسن كفاءة التثبيت. لذلك ، فهي ليست مناسبة فقط لإنتاج الدفعات الصغيرة ، ولكنها مناسبة أيضا للإنتاج بالجملة.

قاعدة تركيبات ناعمة
لا توجد العديد من تطبيقات قواعد التركيبات الملساء في الصين ، ولكنها تستخدم على نطاق واسع في البلدان الصناعية مثل أوروبا والولايات المتحدة. في الواقع ، إنه الفراغ النهائي لقاعدة التركيبات بعد الانتهاء ، وقد تم الانتهاء من جزء توصيل تحديد المواقع من المكون وأداة الماكينة وسطح تحديد المواقع للجزء الموجود على التركيبات. يمكن للمستخدمين تصنيع تركيبات خاصة بأنفسهم وفقا لاحتياجاتهم الفعلية.
يمكن لقاعدة التركيبات اللامعة أن تقصر بشكل فعال دورة تصنيع التركيبات الخاصة وتقلل من وقت تحضير الإنتاج ، وبالتالي يمكن أن تقصر دورة الإنتاج الضخم ككل ، وتحسن كفاءة الإنتاج ؛ في الوقت نفسه ، يمكن أن تقلل من تكلفة تصنيع التركيبات الخاصة. لذلك ، فإن قاعدة التركيبات الملساء مناسبة بشكل خاص للإنتاج بالجملة مع أوقات دورات ضيقة.
استخدم التركيبات بعقلانية للاستفادة من إمكانات المعدات
